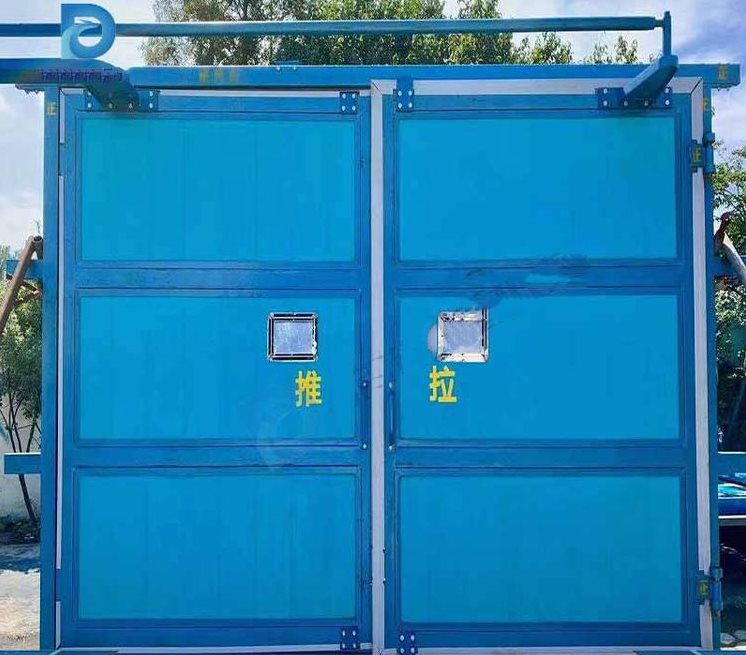

該風門采用反向?qū)﹂_結構,在風門上部安裝變頻器及平衡四連桿機構,應用平行四邊原理,兩扇門在連桿的作用下處于壓力平衡,給一扇門開的力量,同時給另一扇門關的力量。這樣,一開一關的力使風門處于力量平衡狀態,開啟風門的力量幾乎為零。在風門的轉軸處安裝有閉門器,風門開啟完成過人或過車后,在閉門器彈簧的作用下,風門自動關閉。兩道風門的閉鎖由閉鎖汽缸來完成,處于本道風門的行程閥控制另一道風門的閉鎖。當本道風門敞開時,四連桿機構將行程閥的滾輪壓下,使行程閥處于P—A進氣狀態,控制另一道風門的閉鎖汽缸缸桿伸出,壓下并抵住安裝于風門上部的閉鎖楔型銷,該風門處于閉鎖狀態。當本道風門關閉,四連桿機構離開行程閥的滾輪,使行程閥處于出氣狀態,控制另一道風門的閉鎖汽缸缸桿縮回,該風門閉鎖解除,風門開啟時,楔型銷可沿斜邊縮回。
通行、閉鎖顯示汽缸閉鎖汽缸在兩道風門的上端都安裝有風門語音報警器,該報警器由語音信號箱和磁控開關組成。當風門關閉時,設置在風門上端的語音信號箱綠燈亮。當風門打開時,設置在風門上的磁控開關產生信號輸出,使信號器啟動,語音信號箱由綠燈變?yōu)榧t燈,喇叭發出音響并語音報警。當風門關閉時,語音箱停止語音報警,紅燈關閉,綠燈亮。自動風門選用高分子阻燃復合材料,具有阻燃、抗靜電、耐腐蝕、密封性和安全性能好等優點,不僅延長了風門的使用壽命,而且減少了風門的維護和更換量,有效降低了風門的維護成本。
該風門設計合理,密封性好,采用變頻器后,風門開啟和關閉平穩,從而大大減少了風門開啟阻力,有效消除了關閉和開啟風門時的沖擊力,為過往人員和車輛提供了安全保障。同時,采用閉門器使風門自動關閉,實現兩道風門的氣動自動閉鎖。風門語音報警器的使用,可使行人及時了解風門現狀,保證行人安全,杜絕誤開現象,為礦井安全生產及通風系統穩定提供了有效保障。
